Unity向けにAndroidのネイティブプラグインを作成する

Android C# Java Plugin Unity

概要

Unity向けに、Androidのネイティブ機能を呼び出す部分が作りたくて色々調べたのでまとめておきます。

今回は特にこちらの記事を参考にさせていただきました。

indie-du.com

Android Studioで新規プロジェクトを作成する

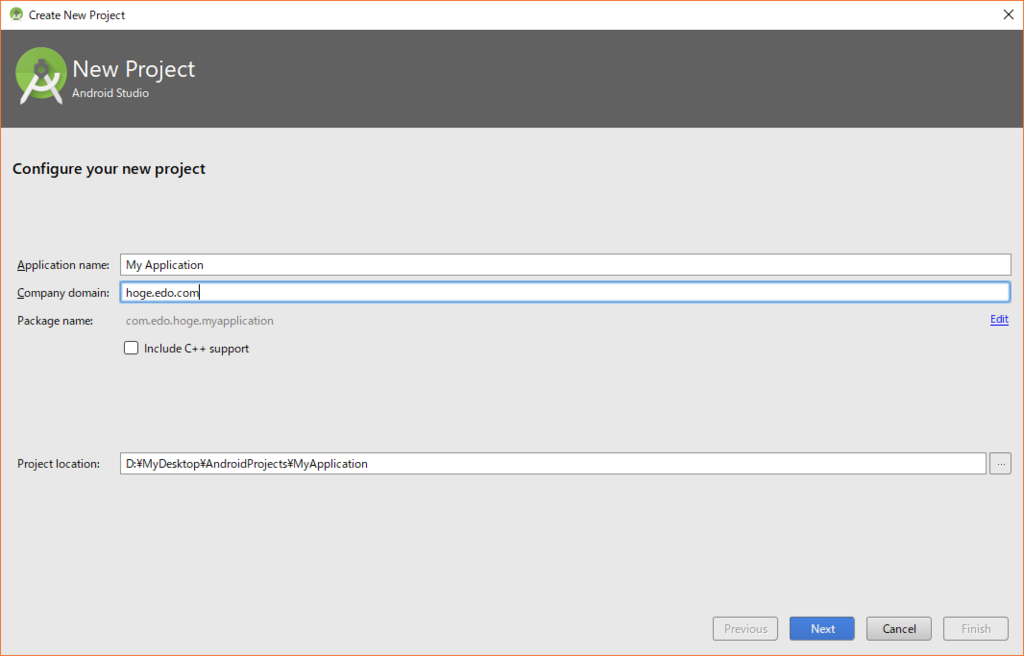

今回作成するのはaar（Android Archive）なので、新規で作成するプロジェクトは空の、ごくシンプルな状態で作成して問題ありません。（プロジェクト作成後に、モジュール追加してそっちでコードを書くので、通常のapk作成フローとは異なります）

f:id:edo_m18:20180320163214p:plain

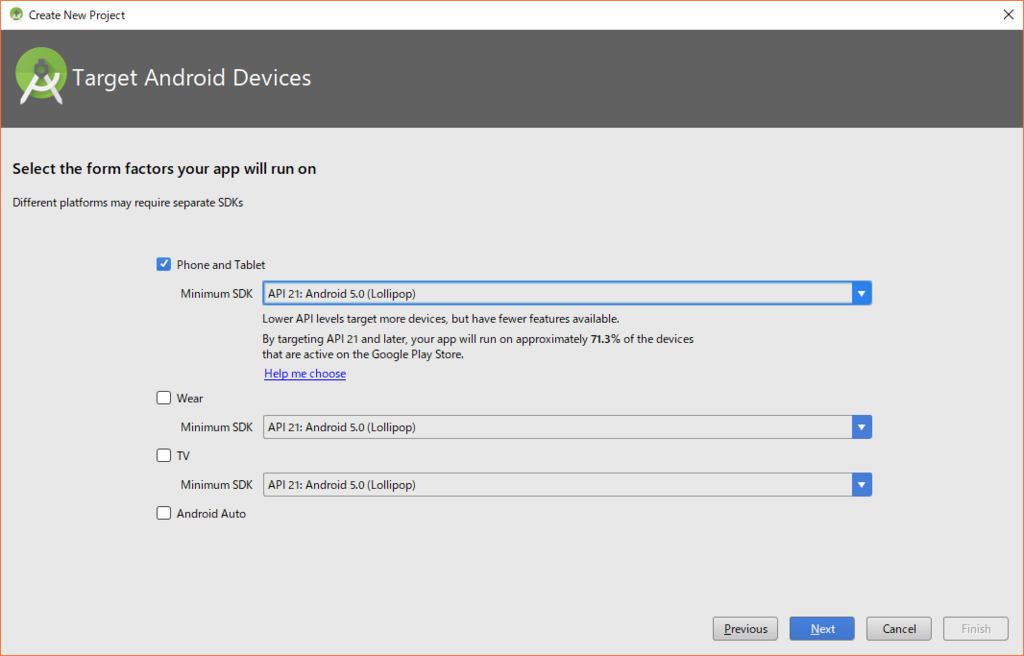

次に、Phone and Tabletを選択し、Minimum SDKのバージョンを設定します。
ここは、後々、Unityの設定でも最低バージョンを指定する際に同じバージョンにしないとエラーが出るので、それなりに小さいのを選んでおいたほうがいいでしょう。

f:id:edo_m18:20180320163359p:plain

そしてAdd No Activityを選択してプロジェクトを作成します。

f:id:edo_m18:20180320163520p:plain

ライブラリ用モジュールを作成する

プロジェクトが作成できたら、ライブラリ用のモジュールを新規追加します。

f:id:edo_m18:20180320163800p:plain

Android Libraryを選択して追加します。

f:id:edo_m18:20180320163843p:plain

プラグイン名となるモジュール名を入力します。

f:id:edo_m18:20180320164033p:plain

すると、プロジェクトビューに、先ほど入力した名前でモジュールが追加されます。

f:id:edo_m18:20180320164210p:plain

Unityからアクセスするクラスを実装する

今回はネイティブの機能（ダイアログ）を簡単に呼び出すだけなので、なにも継承しないシンプルなJavaクラスをモジュールに追加します。
追加するには、Androidビュー内のモジュール名上で右クリックしてNew > Java Classを選択します。

f:id:edo_m18:20180320164823p:plain

そして、NativeDialogというクラス名でファイルを作成し、参考にさせていただいた記事同様の記述を行います。

引用させてもらうと、以下のコードになります。ネイティブのダイアログを表示する、というものです。
（パッケージ名は自身の環境に合わせてください）

package jp.co.test.dialog_plugin;

import android.app.AlertDialog;
import android.content.Context;

public class NativeDialog {

    static public void showMessage(Context context, String title, String message) {

        new AlertDialog.Builder(context)
                .setTitle(title)
                .setMessage(message)
                .setPositiveButton("YES, YES, YES!", null)
                .setNegativeButton("...No?", null)
                .show();
    }
}

Gradleを使ってビルドする

ファイルが追加されたら、Gradleを使ってビルドします。

Android Studioの右側にある「Gradle」タブを開き、:plugin-name（名称は自身で設定したもの）の下にある「Tasks > build > assemble」をダブルクリックして実行します。

f:id:edo_m18:20180320170330p:plain

基本はこれでビルドされるはずですが、自分の環境ではちょっとエラーで躓いてしまったので、同様のエラーが出た場合は、後述の対策を参照してみてください。

エラー内容

$ Error:A problem occurred configuring project ':hoge-plugin'.
> Could not resolve all dependencies for configuration ':hoge-plugin:_debugPublishCopy'.
   > Could not find any version that matches com.android.support:appcompat-v7:27.+.
     Versions that do not match:
         26.0.0-alpha1
         25.3.1
         25.3.0
         25.2.0
         25.1.1
         + 31 more
     Required by:
         project :dialog-plugin

ビルドが成功すると、プロジェクトフォルダ内(※)の「myplugin/build/outputs/aar」に、ビルドされたaarファイルが作成されています。

※ Android Studioのプロジェクトビューはいくつかのモードがあり、デフォルトはAndroidになっているので、これをProjectに変更するとフォルダ構造が見れるようになるので、そちらのモードにすると表示されるようになります。

f:id:edo_m18:20180320185855p:plain

↑上記はdialog-pluginというモジュール名で作成した時のキャプチャです。
****-debug.aarと****-release.aarが作成されます。今回はdebugのほうをimportしました。

これを、Unityのプラグインフォルダにコピーして利用します。

f:id:edo_m18:20180320170912p:plain

Unityから、ネイティブプラグインの機能を呼び出す

プラグイン部分が作成できたので、あとはこれをC#から読み込み、利用するコードを書きます。
以下のように、AndroidJavaClassとAndroidJavaObjectを利用して構築します。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class AndroidDialogTest : MonoBehaviour
{
    private void Update()
    {
        if (Input.touchCount > 0)
        {
            ShowDialog();
        }
    }

    private void ShowDialog()
    {
#if UNITY_ANDROID
        AndroidJavaClass nativeDialog = new AndroidJavaClass("plugintest.edo.com.dialog_plugin.NativeDialog");

        AndroidJavaClass unityPlayer = new AndroidJavaClass("com.unity3d.player.UnityPlayer");
        AndroidJavaObject context = unityPlayer.GetStatic<AndroidJavaObject>("currentActivity");

        context.Call("runOnUiThread", new AndroidJavaRunnable(() =>
        {
            nativeDialog.CallStatic(
                "showMessage",
                context,
                "テスト",
                "ほげ"
            );
        }));
#endif
    }
}

Android Studioのビルドでハマった

Android開発をしている人にとっては多分なんてことはないことなんだと思いますが、Android Studioを使ったことがほぼないので、細かなエラーに悩まされました。

こちらの記事を参考に、ごく簡単なプラグイン作成を試してみたところ、

indie-du.com

以下のようなエラーが。

$ Error:A problem occurred configuring project ':hoge-plugin'.
> Could not resolve all dependencies for configuration ':hoge-plugin:_debugPublishCopy'.
   > Could not find any version that matches com.android.support:appcompat-v7:27.+.
     Versions that do not match:
         26.0.0-alpha1
         25.3.1
         25.3.0
         25.2.0
         25.1.1
         + 31 more
     Required by:
         project :dialog-plugin

どうも調べていくと、Android Support Libraryを最新にしろ、ということのよう。
ただ、調べてもSDK Managerでチェック入れてインストール、みたいなのしか出てこないのに、利用しているAndroid Studioだとそもそもそのチェック項目がない。なんでやねん。

と思っていたら、こちらにやり方が書いてありました。

qiita.com

要は、build.gradleに依存関係を書け、ということのよう。

以下のように追記しました。

allprojects {
  repositories {
    jcenter()
    maven { url 'https://maven.google.com' } // 変更点
  }
}

こちらも参考にさせていただきました。

animane.hatenablog.com

gradle

ちなみに余談ですが、最初、gradle自体が分かっていなかったんですが、ビルド自動化ツールでした。

GradleはApache AntやApache Mavenのコンセプトに基づくオープンソースビルド自動化システムであり、プロジェクト設定の宣言にはApache Mavenが利用するXML形式ではなくGroovyベースのドメイン固有言語 (DSL) を採用している[2]。Gradleはタスクの起動順序の決定に有向非巡回グラフ（英: Directed Acyclic Graph、DAG）を利用する。

[出典: wikipedia]

Android Studioではこれを取り入れていて、専用のタブやビューが存在します。
build.gradleはテキストファイルで、自動ビルドツール用の設定ファイルです。
（なので、プロジェクト内のどこかに存在しているので、それを編集します）

まとめ

以上で、ネイティブのダイアログを表示するだけのプラグインが作成できました。
最後に、全体の流れをまとめとして書いておきます。

  1. Android Studioで空プロジェクトを作る
  2. 作成したプロジェクトにモジュールを新規追加する
  3. モジュールに、ネイティブ機能を実行する処理を追加・実装する
  4. Gradleを使ってモジュールをビルドする
  5. 生成されたaarファイルをUnityにimportする
  6. Unityから、aar内の実装を呼び出す処理を書く

大まかにはこんな流れで実装していきます。
ビルドエラー周りが少々厄介ですが、それをクリアしてしまえば、比較的ネイティブの機能を実行するのは容易になるかなと思います。
